(FR) - 4-BOITIER DE MECANISME
CONCEPTION DES ACTIONS MATCH MONOCOUP
4-BOITIER DE MECANISME.
Le BOÎTIER est un peu plus que ce que son nom implique.
Le premier point a considérer est la RIGIDITE. Avec l’usage des canons modernes, lourds et longs, le boîtier doit être capable de supporter le poids en porte-à-faux des canons modernes.
Le boîtier doit aussi présenter une importante surface de portée sur le bedding et accessoirement 3 vis de bedding, avec celle de l’arrière placée aussi loin que possible sur l’arrière, pour mieux équilibrer le poids du canon.
Une vis de bedding arrière placée vers le centre devant la détente n’assure pas l’équilibre suffisant ni une bonne répartition des appuis. Cette option est valable pour le petit calibre, mais NON en fullbore.
Aussi, si le boîtier doit être conçu avec une soie –(longuesse ou "tang" en anglais) arrière è, cette soie doit être suffisamment rigide pour ne pas fléchir, un défaut commun sur des boîtiers répétition allégés ou "aérodynamisés’.

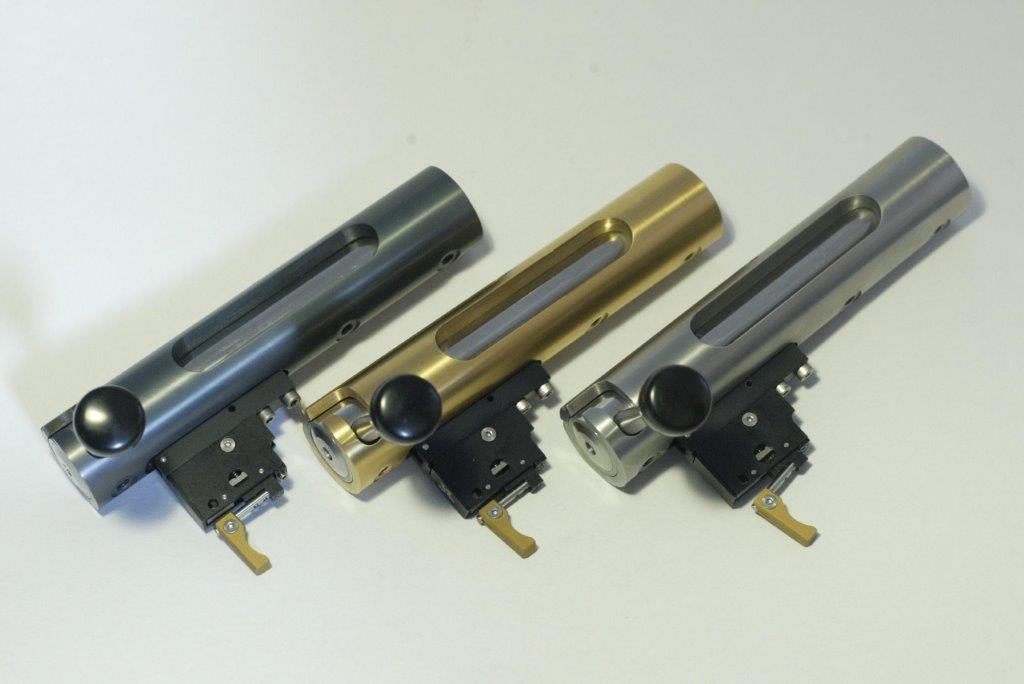

Idéalement, nos boîtiers Match monocoup de section tubulaire ne devraient pas comporter cette extension, mais une face arrière perpendiculaire conçue comme absorbeur de recul.
Pour être rigide, un boîtier doit:
--Etre de diamètre suffisant pour assurer des sections transversales suffisantes sur toute sa longueur. Ceci aide aussi a équilibrer le poids du canon.
---Le diamètre extérieur doit permettre un maintien ferme du canon, avec un tenon de diamètre et longueur suffisants pour assurer le dit maintien.
--Avoir les ouvertures fonctionnelles aussi réduites que possible.
---L’ancien diamètre de filetage du canon de 1.0625’(26,98mm) semble être maintenant le minimum admissible pour maintenir les canons modernes. Une orientation vers le diamètre de 1.125’ (28,58mm) semble maintenant nettement préférable, ainsi qu’un diamètre de boîtier de 38mm qui permet cette augmentation avec encore suffisamment de section autour du tenon de canon.
Le recul est de préférence absorbé par la face arrière du boîtier ou alternativement par un pion vissé dans un des taraudages des vis de bedding et maintenu par un lamage (celui du centre de préférence), la face arrière du boîtier restant préférable car, perpendiculaire a l’axe de l’ensemble boîtier/canon, ceci étant aussi la position idéale si le mécanisme doit être place dans une crosse Tube.
Je ne voudrais jamais recommander le tenon de recul placé entre épaulement du canon et face avant s'il devait y avoir un talon de recul avant, il devrait faire partie intégrante du boîtier. En fait, je pense que le talon de recul séparé, même indexé, génère plus de problèmes qu’il n’en résout (double le nombre de surfaces de contact canon/ boîtier, échange de canons, intégration dans les crosse Tube..).
Les fonctions du boîtier sont multiples et doivent être étudiées séparément et en totalité:
Les mots-clés ici seront: Concentricité, Alignement, Perpendicularité, Tolérances serrées ,et Fonctionnalité.
---La concentricité doit être maintenue, non seulement entre les différents alésages, mais aussi avec le diamètre extérieur, un facteur important, et un challenge pour les boîtiers a verrouillage avant dans lesquels l’alésage pour le verrou doit être réalisé par l’arrière et les alésages avant étagés (filetage et contre-tenons) sont exécutés par l’avant. Le brochage des rainures de guidage et des contre-tenons sont aussi une exigence particulière. Dans ce cas de double opération ,c’est le diamètre extérieur qui sert de seule référence pour maintenir la concentricité entre les différents alésages.
Cette question de concentricité est mineure dans les boîtiers a verrouillage arrière car alors tous les alésages fonctionnels sont étagés et forés en une seule opération par l’avant, donc en totale concentricité et alignement, aussi avec les faces et épaulements en parfait équerrage.
---Tolérances serrées: Verrou et boîtier doivent être réalisés sous un ajustement finement tolérancé, le point principal étant la concentricité et l’ajustement au niveau des tenons dans le boîtier dans le cas de verrouillage avant. Effectivement, cet ajustage est difficile a obtenir avec 2 tenons et ceci fait que le centrage du verrou ne s’effectue que par le corps du verrou ,à quelque 25mm en arrière de la cuvette de tir. Ceci est moins problématique avec 3 tenons, à la condition que les 3 tenons soient bien ajustés dans l’alésage correspondant du boîtier. Le problème devient inexistant en verrouillage arrière, car le centrage du corps de verrou dans le boîtier commence dès la tête de culasse, au niveau même de la cuvette de tir.
---Fonctionnalité: Le boîtier doit accomplir de multiples fonctions statiques:
-A): Etre l’interface avec la crosse et absorber le recul:
Ceci est assuré par des vis bridant le boîtier dans le système de bedding; conventionnel, avec ou sans piliers, bedding blocs ou fleXibloc.
Le dessin du boîtier doit comprendre une généreuse surface de portée sur le bedding, sans autre saillie autre qu’un éventuel talon de recul intégré, bien qu’il soit toujours préférable d’assurer l’absorption du recul par la tranche arrière du boîtier , ceci assurant une surface de bedding totale, permettant éventuellement le montage d’un pion de recul vissé ou l’intégration du système dans une crosse Tube.
Placer les 3 vis de bedding a l’avant de la détente ne permet pas d’obtenir une portée régulière du boîtier dans son bedding.
L’absence de magasin permet de prévoir 3 vis de bedding, idéalement 2 a l’avant de la détente, et 1 derrière celle-ci. Les actions sans vis à l’arrière sont réputées être très sensibles au serrage correct et régulier des vis de bedding.
Habituellement, les vis de bedding sont soit ¼ x 28 UNF, M6 x 100 ou M6 x 0,75. Le filetage américain devenant de plus en plus utilisé car il représente tous les avantages: diameter a ond de filets de plus forte section, pas fin, toutefois la disponibilité en est difficile chez nous. Le pas fin permet des couples de serrage plus réduits pour une même pression.
-B) Porte les éléments de visée:
Provision pour la fixation de hausses LR, et aussi pour la fixation de rails Weaver/Picatiny pour éelescopes.
Il est souhaitable d’intégrer une queue d’aronde 12mm (rail Anschuetz) pour le montage éventuel d'éléments ISSF.
Taraudages pour rail, 3 a l’avant et deux a l’arrière pour une meilleure résistance et adaptabilité. L’espacement des trous a .860’ (21,85mm) est maintenant la norme non écrite.
-
C) Maintient et centrer le canon:
Il faut d’abord déterminer le diamètre envisagé: Le plus courant est 1.0625" (26,98mm) mais, si cela est possible, il est préférable de passer a un diamètre de 1.125’’ (28,58mm), mieux adapté aux calibres Magnum et aux canons longs et lourds.
Les pas des tenons sont soit 16, 18 et dans certains cas 20 filets au pouce. Les dimensions standard permettent de les réaliser aux tolérances les plus serrées et sont contrôlés à l’aide de tampons filetés très précis (tolerance 4h).
Comme les assemblages filetés ne sont jamais totalement auto-centreurs, il semble souhaitable de prévoir un (ou deux si possible) diamètres de centrage pour center le canon grâce a des centrages correspondants réalisés avec précision sur le tenon du canon. Le filetage du canon ne sert alors qu’à ce pourquoi un filetage est prévu: maintenir serré l’assemblage. Cette disposition aussi permet le changement de canons sans perte du zéro de réglage de visée. Ceci est maintenant un standard C.G.
La face avant du boîtier, ainsi que l’épaulement interne étant parfaitement d’équerre avec les alésages, il est recommandé de réaliser la longueur du tenon de canon de telle sorte que son épaulement porte sur la face avant du boîtier, mais aussi sa tranche arrière portant sur l’épaulement interne, ceci ajoutant un plus supplémentaire a l’alignement et la tenue du canon. Ceci facilite encore plus les changements fréquents de canons. Ceci est aussi un standard C.G.
-D) Assure le guidage, le centrage, le verrouillage et maintien de la culasse:
Ce sont les points les plus important s a considérer lors de la conception d’une action.
Le guidage implique des tolérances dimensionnelles et linéaires.
Les dimensions doivent éventuellement tenir compte de l’épaisseur des traitements de surface auxquels la pièce sera soumise (épaisseur de la couche déposée).
La concentricité a déjà été traitée, et ij n’est pas nécessaire de revenir sur ce sujet si ce n’est que pour souligner à nouveau son importance.
La géométrie du verrouillage et opération des fonctions de came d’extraction primaire et de rampe d’armement sont déterminées, avec chacune influençant l’autre. Angles, rampes et contre-tenons doivent être soigneusement synchronisés angulairement (aussi avec les éléments correspondants du verrou) . Les jeux nécessaires doivent être déterminées au plus juste pour ne pas affecter l’opération du verrou.
-E): Assurer le réarmement du mécanisme de percussion:
Le principe de réarmement consiste a empêcher la rotation du mécanisme de percussion lors de l’ouverture/fermeture du verrou. Ceci est assuré de deux façons possibles:
-1°-Une rainure de guidage linéaire de la gâchette et assurant le réarmement par glissement de la gâchette sur la rampe d’armement du verrou .L’acier du boîtier doit être très dur a cet endroit pour empêcher une usure ponctuelle et maintenir la réduction de friction.
-2°- Une noix s’appuyant sur une surface du boîtier qui empêche sa rotation en même temps que la culasse. Ce système est peu utilisé dans les actions Match car, situé a l’arrière du verrou, il a pour conséquence de rendre le mécanisme plus long, et donc le mécanisme de percussion plus long et plus lourd.
-F) Comporte une rampe (1 ci-dessus) ou une butée de noix(2 ci-dessus) assurant l’extraction primaire.
C’est une surface soit hélicoïdale ou un simple rayon sur laquelle une came usinée sur le verrou vient s’actionner pour faire reculer le verrou a la fin de la rotation d’ouverture, ceci assurant l’extraction primaire de l’étui tiré.
L’extraction primaire ne devrait pas avoir moins de 1,5mm de course, 2mm devant être l’objectif lors de la conception.
Comme elle a aussi une relation étroite avec la géométrie des cames d’engagement du verrou, ceci nécessite une attention particulière. Le système C.G possède ces 2mm d’extraction primaire.
-G) Maintient la détente:
La détente doit être correctement positionnée verticalement, car cette position conditionne l’engagement de gâchette qui peut aussi avoir une influence sur le temps de percussion.
Les fixations possibles sont;
--Une seule vis, procédé peu recommandable.
-Deux vis pour sécurité et précision de l’engagement.
-Un axe transversal et vis de blocage (Mauser). Noté pour mémoire.
-Deux goupilles transversales (système Remington) maintient un positionnement précis et un engagement de la gâchette constant. La grande variété des modèles de détentes disponible pour cette fixation fait que le mécanisme peut être adapté a toutes les disciplines de tir.
Actuellement, sauf en cas de certaines contraintes de conception, concevoir une action Custom sans cette fixation de détente serait une erreur.
R.G.C
