(FR) - VERROUS

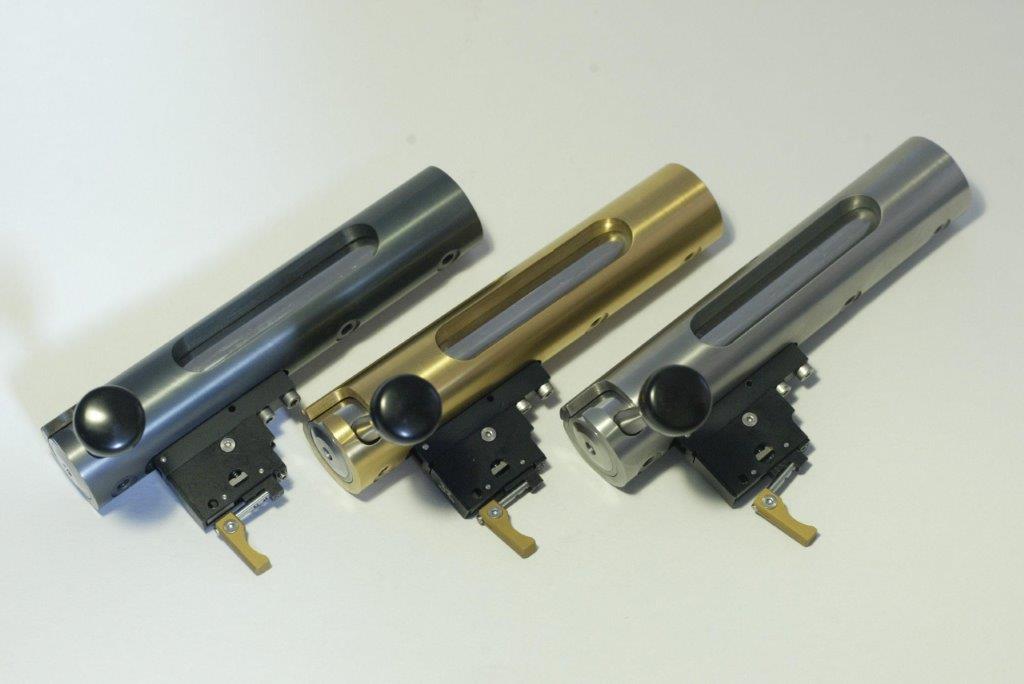

3_INCH_actions (2).jpg



VI)-ACTION DESIGN





CONCEPTION DES ACTIONS MATCH MONOCOUP



5-CULASSE



Le verrou représente un vrai challenge, une pièce d’art mécanique.



Fonction qu’un verrou et ses composants ont a remplir:



-A) A l’ouverture:



Extraction primaire,extraire l’étui tiré.



Réarmer le mécanisme de percussion.



Ejection de l’étui tire (si éjecteur monté).



-B) A la fermeture:



Chambrer la cartouche



Transférer l’accrochage de gâchette sur la détente.



Assurer le verrouillage.



Toutes ces fonctions sont intrinsèques et requièrent des usinages très précis,diamètres, longueurs, forms et positions angulaires.



Le verrou doit être extrêmement resistant a l’usure et à l’impact. Le choix du matériau, du traitements et des finitions de surface sont de la plus grande importance. Il n’est pas recommendable d’utiliser un acier pour durcissement superficiel, mais plutôt un acier premettant le durcissement à Coeur (trempe).



Les finitions de surface doivent être déterminés en fonction de leur résistance a la corrosion et leur faible coefficient de friction.



Un verrou Match doit aussi, comme le bôitier, être RIGIDE. Alléger le verrou est prendre le risque de faire de lui l’élément faible de l’ensemble. Le fluting, principalement hélicoidal, est a éviter autant que possible quand les gains de poids extremes ne sont pas requis.



Tenons de verrouillage:



Les dispositions des tenons possibles sont: 2 tenons a 180°,angle d’ouverture de 70° a  90°.



3 tenons à 120°,ouverture a 60°.



4 tenons à 90°;ouverture a 50° (et non 45° comme on pourrait le penser).



Le système a 3 tenons prévaut maintenant, car il offre de nombreux avantages:



---Meilleur angle total de portée, approchant les 175° sur certains modèles bien étudiés. Cette notion d’angle total de verrouillage est importante, trop souvent délaissée. Il faut lors de la conception, porter tous les efforts pour obtenir le plus grand angle total de verrouillage possible.



---Larges surfaces de portée et sections de cisaillement.



---Représente le bon compromis pour l’angle d’ouverture et l’effort au déverrouillage.



---La silhouette triangulaire (Delta avec sommets tronqués) est la solution la plus simple, donnant des portées et sections de cisaillement plus importantes que tout autre principe. Extracteur et éjecteur n’affectent pas la géométrie des tenons sur une action a verrouillage avant , car ils sont alors situés dans des zones non critiques.



Les tenons peuvent être:



-A) D’un diametre supérieur a celui duu corps de verrou. Ils servent alors au guidage linéaire au verrou.



-B) Du même diametre que le verrou (full diameter bolt). Le guidage est alors assuré  séparément, généralement par l’arrêtoir de verrou. Ce système est plus fonctionnel pour une action custom,car elle ne nécesite pas d’opération de brochage des rails dans le boîtier et assure un meilleur guidage du verrou sur une bien plus grande partie de sa circonférence.



L’usinage des tenons est ausi beaucoup simplifié.



Le système a 3 tenons est particulièrement adapté a ce principe de full diameter.



Une simple mention:



Le système a verrous multiples peut sembler intéressant car il augmente la surface de portée des tenons, mais la bonne portée de tous les tenons est aléatoire, et la section de cisaillement est fortement réduite.



Un systéme a filets interrompus, dérivé des tenons multiples , n’est que d’usage limité, car il crée des problèmes si la fermeture du verrou est incomplète. La portée de tenons ne peut être que perpendiculaire, et non pas incline comme le sont ceux du type a filets Interrompus.





Ces deux principes ne sont utilisés que pour des verrous a 3 tenons. .



Ces deux derniers systems ne sont utilisés que dans les modèles a 3 tenons et plein diametre.



R.G.C





13/06/2016
